MB100XS BN100XS交換用バッテリーパック
商品コード:
MB100XS

MB100XS BN100XS交換用バッテリーパック

通常価格(税込):
35,640
販売価格(税込):
33,057
ポイント: 901 Pt
関連カテゴリ:
OMRON バッテリーキット
MB100XS交換作業手順

準備
交換用バッテリー「MB100XS」を用意してください。

バッテリー交換

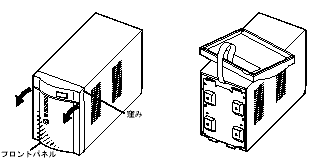

1.無停電電源装置(UPS)のフロントパネルの上側側面の窪みに指をかけて手前に強く引き、パネルを取り外してください。はずしたパネルは無停電電源装置(UPS)の上に置いてください。
可燃性ガスがある場所でバッテリー交換をしないこと。
●バッテリーを接続する際、火花が飛び、爆発火災の原因になる恐れがあります。
無停電電源装置(UPS)のフロントパネルの上側側面の窪みに指をかけて手前に強く引き、パネルを取り外してください。

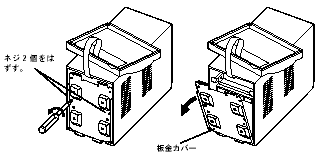

2.板金のカバーがネジ止めされています。ドライバーでネジ2個を外しカバーを手前に取り外します。
ドライバーでネジ2個を外しカバーを手前に取り外します。
3.バッテリーのコネクタを抜き、白いラベルを持ってバッテリーを取り出します。
●バッテリーのケーブルは持たないでください。
BN100XS/BN140XSでは、先にコネクタを外し、バッテリーを引き出してください。
バッテリーについている白いラベルを持って引き出してください。
●無停電電源装置(UPS)が運転状態でバッテリーコネクタをはずすと、「バッテリ交換/異常」アラームが鳴ります。このまま作業を進めてください。
●交換用バッテリーの型式を確認してください。

バッテリーのコネクタを抜き、白いラベルを持ってバッテリーを取り出します。
4.新しいバッテリーを無停電電源装置(UPS)に装着し、収納します。コネクタを必ずカチッと止まるまで差し込んで接続してください。
●「バッテリ交換/異常」アラームが止まります。
新しいバッテリーを無停電電源装置(UPS)に装着し、収納します。

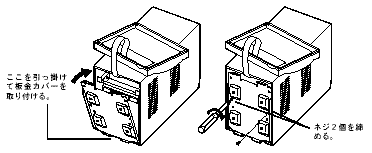

5.板金のカバーを取り付けます。
カバーは、まず下側の引っかけ部分を取り付けてバッテリーの方へ押さえてください。はずしたネジ2個をドライバーでしっかり締め付けてください。このときケーブルをカバーではさまないように注意してください。
板金のカバーを取り付けます。
6.フロントパネルを取り付けます。フロントパネルの下側の引っかけ部分を取り付けて、パネルの上部をケースに確実にはまるまで押し込んでください。
バッテリー交換完了です。
フロントパネルを取り付けます。

●無停電電源装置(UPS)上面のラベルに交換日付を記入してください。
●シャットダウンソフトをご使用の場合はバッテリー交換日付を入力して更新してください。
●フロントパネルの「テスト」スイッチを押して、自己診断テストをしてください。
 (取扱説明書「3-6 無停電電源装置(UPS)をテストする(自己診断テストの実施)」、19ページを参照してください。)
● 不要バッテリの処理につきましては、こちらをご覧いただくか、オムロン周辺機器修理センタまでお問い合わせください。
