BNB300S交換作業手順

準備
交換用バッテリーパック「BNB300S」を2個用意してください。

バッテリー交換
tr>
1.

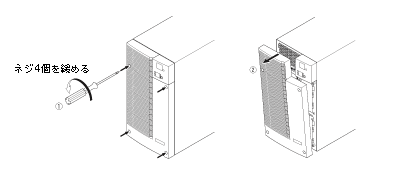

本機のフロントパネル中央部左右にあるネジ4 個をドライバーで反時計回りにネジが空回りするまで緩めます。
(ネジはフロントパネルから外れない構造になっています。)-(1)
フロントパネル上部を手前方向に倒し、下部の爪構造に注意しながら、フロントパネルを外します。-(2)
本機のフロントパネル中央部左右にあるネジ4 個をドライバーで反時計回りにネジが空回りするまで緩めます。

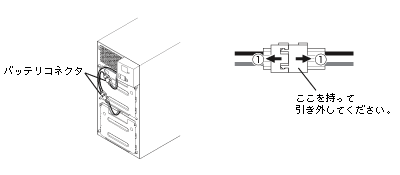

2.上段、下段のバッテリーコネクタをそれぞれ外します。
コネクタ本体部分を持ち、コネクタを引き外します。-(1)
上段、下段のバッテリーコネクタをそれぞれ外します。

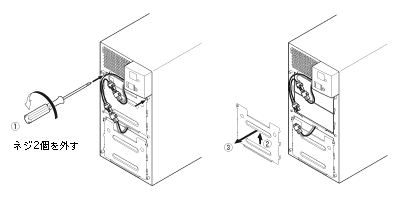

3.上段バッテリーの板金カバーを止めてあるネジ2 個を反時計回りに回して外します。-(1)
板金カバーを上に持ち上げながら-(2)、手前に引き外します。-(3)
上段バッテリーの板金カバーを止めてあるネジ2 個を反時計回りに回して外します。

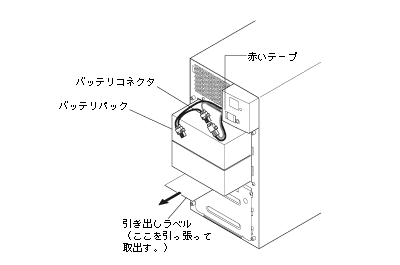

4.上段バッテリーパック下段の引き出しラベルを持って、バッテリーパックを取り出します。

バッテリーパックのコネクタ、ケーブルは持たないでください。

バッテリーパック天面に貼ってある赤いテープが見えたら、あと10cmでバッテリーが完全に取り出せます。
バッテリーを両手でしっかりと持ち、バッテリーを落とさないよう注意してください。


上段バッテリーパック下段の引き出しラベルを持って、バッテリーパックを取り出します。

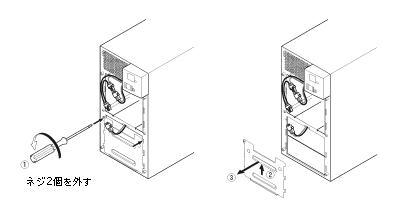

5.下段バッテリーの板金カバーを止めてあるネジ2 個を反時計回りに回して外します。-(1)
板金カバーを上に持ち上げながら-(2)、手前に引き外します。-(3)
下段バッテリーの板金カバーを止めてあるネジ2 個を反時計回りに回して外します。

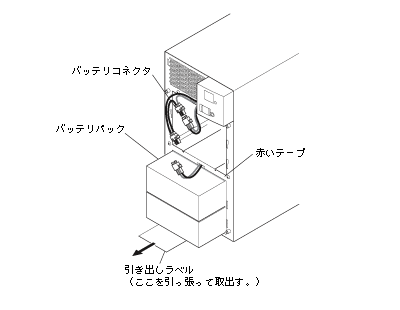

6.下段バッテリーパック側部の引き出しラベルを持って、バッテリーパックを取り出します。

バッテリーパックのコネクタ、ケーブルを持たないでください。

バッテリーパック天面に貼ってある赤いテープが見えたら、あと10cm でバッテリーが完全に取り出せます。バッテリーを両手でしっかりと持ち、バッテリーを落とさないよう注意してください。

下段バッテリーパック側部の引き出しラベルを持って、バッテリーパックを取り出します。

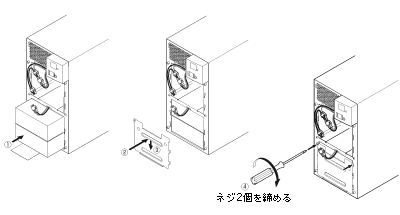

7.下段に新しいバッテリーを本機の奥まで挿入し、収納します。-(1)
(2)、(3)の順番で、板金カバーを取り付けます。
外したネジ2 個をドライバーで時計回りに回し、しっかり締め付けてください。-(4)
このとき、板金カバーでケーブルを挟まないように注意してください。
下段に新しいバッテリーを本機の奥まで挿入し、収納します。

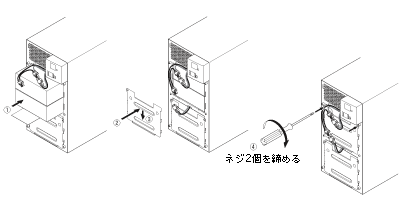

8.上段に新しいバッテリーを本機の奥まで挿入し、収納します。-(1)
(2)、(3)の順番で、板金カバーを取り付けます。
外したネジ2 個をドライバーで時計回りに回し、しっかり締め付けてください。-(4)
このとき、板金カバーでケーブルを挟まないように注意してください。
上段に新しいバッテリーを本機の奥まで挿入し、収納します。

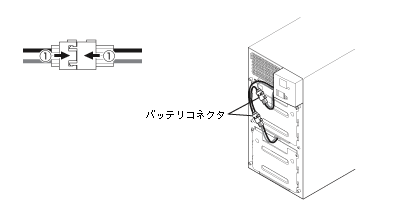

9.コネクタを止まるまで差し込みます。-(1)
本機の運転を停止して交換する場合、コネクタ接続時に“バチッ”と音がすることがありますが異常ではありません。

コネクタを止まるまで差し込みます。

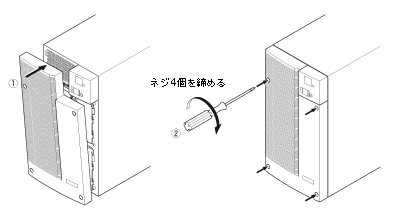

10.フロントパネルを取り付けます。
フロントパネル下部の爪構造に注意しながら、上部を本体側に倒し押さえます。-(1)
フロントパネルにあるネジ4 個をドライバーで時計回りに回し、しっかりと締め付けます。-(2)

フロントパネルを取り付けます。
以上でバッテリー交換は終了です。

バッテリー交換後の自己診断テスト
運転状態のまま交換した後は…
交換前に「バッテリー交換」表示、ブザーが鳴動していた場合は、「ブザー停止/ テスト」スイッチをまず一回押してブザー音を停止させ、さらにスイッチを5秒以上押し、自己診断テストを実施してください。約10秒のテスト完了後に表示・ブザーが停止し、正常運転に戻ります。
運転を停止して交換した後は…
「AC入力」プラグを電源コンセント(商用電源)に接続し、本機の「電源」スイッチを入れてください。運転開始時、自動的に自己診断テストを実施します。約10秒のテスト後に正常運転に戻ります。




付属のバッテリー交換日ラベルに使用開始日を記入し、フロントパネルに貼付してください。

無停電電源装置(UPS)に添付の自動シャットダウンソフトをご使用いただければ、本ソフトにて使用開始時期を管理いただけます。また、すでにシャットダウンソフトをご使用の場合は、バッテリー交換日付を入力して更新してください。

お願い
この製品には、鉛バッテリー(鉛蓄電池)を使用しています。
鉛バッテリーはリサイクル可能な貴重な資源です。リサイクルへご協力ください。
リサイクルについては、こちらをご覧いただくか、オムロン周辺機器修理センタまでお問い合わせください。
